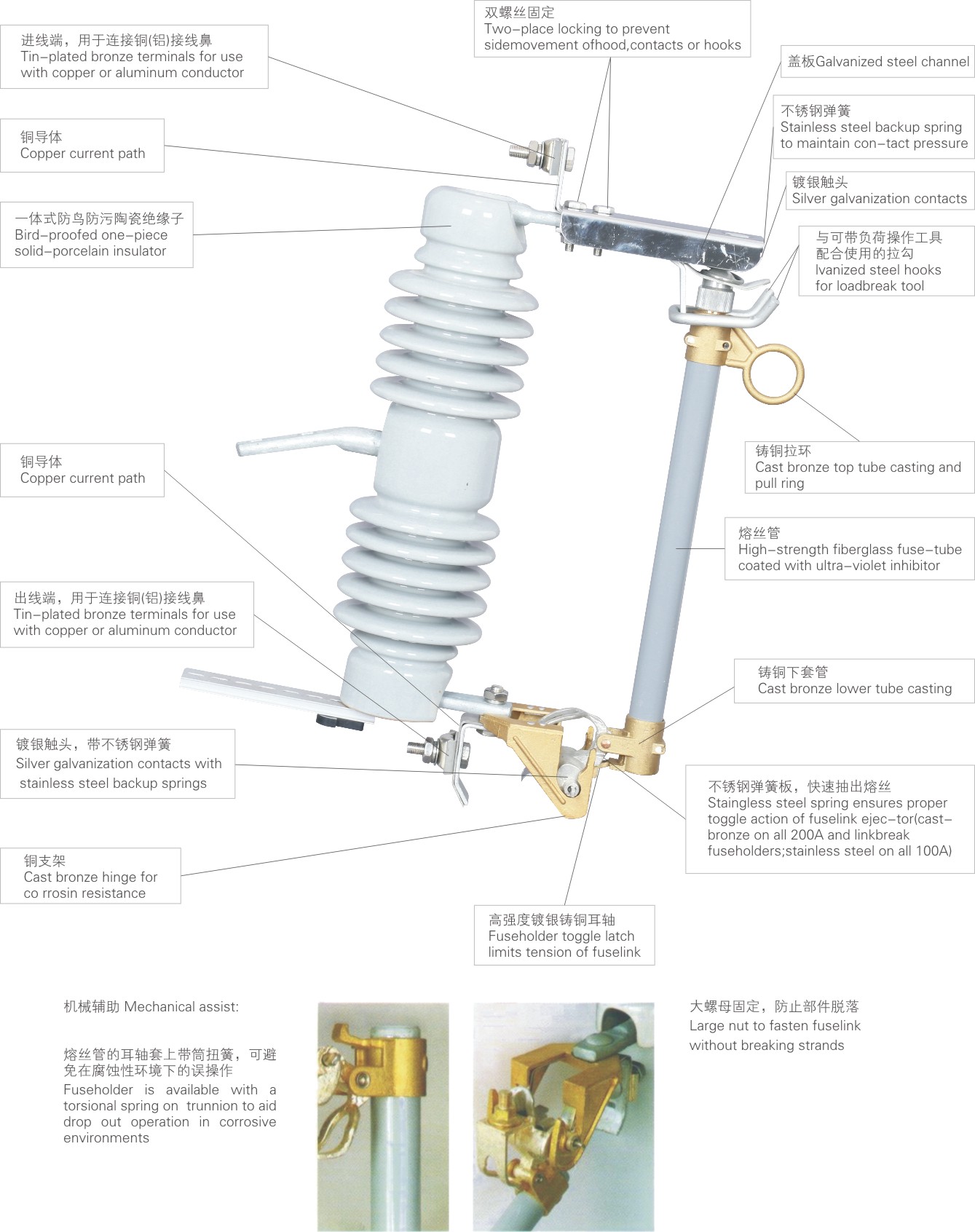

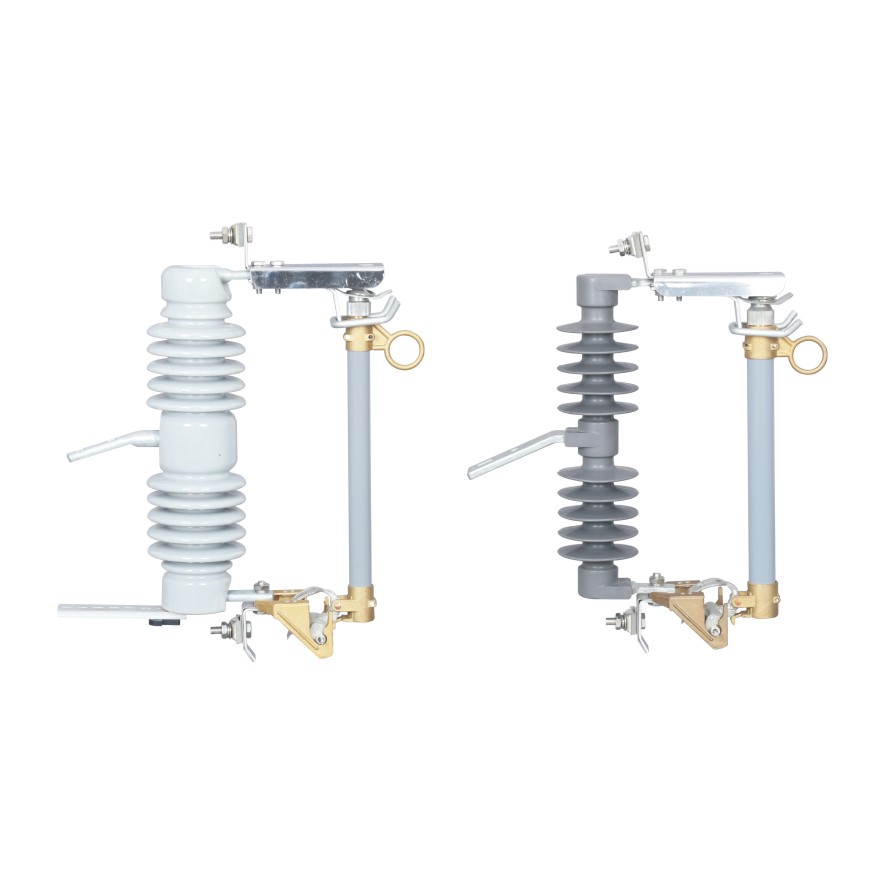

(H)RW12-12(F)戶外高壓交流跌落式熔斷器(以下簡稱“熔斷器”),適用于額定頻率50Hz、額定電壓10kV的戶外架空配電系統中,作為電力系統發生過 載或短路故障時電路或電氣設備的保護元件。熔斷器正常運行時串聯在電力線路中,熔絲處于拉緊狀態,活動關節被鎖緊。當線路發生故障時,故障電流使 熔絲熔斷,活動關節被釋放,熔管迅速跌落,將電路切斷,對線路和設備的維護起到安全保護作用。負荷型熔斷器在普通型的基礎上增加彈性觸頭及滅弧 罩,用于分合電力系統中的負荷電流。 熔斷器符合GB/T 15166.3-2008《高壓交流熔斷器第3部分:噴射熔斷器》、DL/T 640-1997《戶外交流高壓跌落式熔斷器及熔斷件訂貨技術條件》等技 術標準。
技術參數
(H)RW技術參數  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
型號名稱  |
  |
  |
  |
  |
  |
  | (H)RW  |
  |
  |
  |
  |
  |
  | |
額定電壓  | kV  | 10-15  | 15-27  | 24-27  |
  | 27-33  | 33-36  | 36-38  | ||||||
額定電流  | kA  | 100  | 200  | 100  | 200  | 100  | 200  |
  | 100  | 200  | 100  | 200  | 100  | 200  |
一般功能  | Unit  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
外殼材料  |
  |
  |
  |
  | (陶瓷/復合材料)  |
  |
  |
  | ||||||
評級及特點  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
額定頻率  | Hz  |
  |
  |
  |
  |
  | 50/60  |
  |
  |
  |
  |
  | ||
分斷能力  | kA  | 10.0  | 12.0  | 10.0  | 12.0  | 8.0  | 10.0  |
  | 6.3  | 8.0  | 6.3  | 8.0  | 6.3  | 8.0  |
外殼絕緣水平  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
工頻耐壓(干試)  | kV  | 40  | 40  | 45  | 45  | 65  | 65  |
  | 70  | 70  | 72  | 72  | 75  | 75  |
工頻耐壓(濕試)  | kV  | 30  | 30  | 35  | 35  | 50  | 50  |
  | 55  | 55  | 58  | 58  | 60  | 60  |
雷電沖擊耐壓  | kV  | 110  | 110  | 125  | 125  | 150  | 150  |
  | 170  | 170  | 170  | 170  | 180  | 180  |
爬電距離  | mm  | 250  | 250  | 350  | 350  | 530  | 530  |
  | 700  | 700  | 720  | 720  | 850  | 850  |
數據  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
每個單位的凈重  | Kg  | 7.0  | 7.1  | 8.3  | 8.4  | 10.0  | 10.1  |
  | 15.0  | 15.1  | 15.5  | 15.6  | 17.0  | 17.1  |
尺寸 (1PC/CTN)  | cm  | 41x31x11  | 49x35x12.5  | 49x35x14  |
  | 56x38x14.5  | 57x38x14.5  | 61x38x14.5  | ||||||
圖號  |
  | Fig.C1  | Fig.C2  | Fig.C3/Fig.C4  |
  | Fig.C5  | Fig.C6  | Fig.C7  | ||||||
注:若海拔高于1000m,則額定絕緣水平應進行相應修正

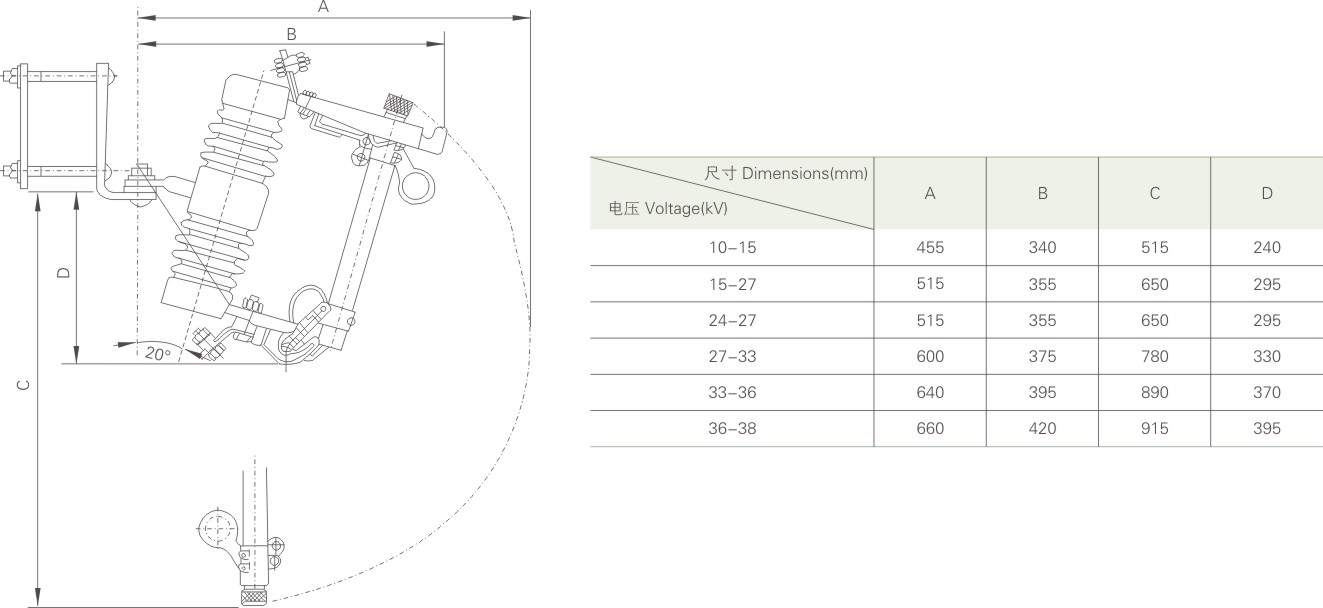

?外形尺寸圖
