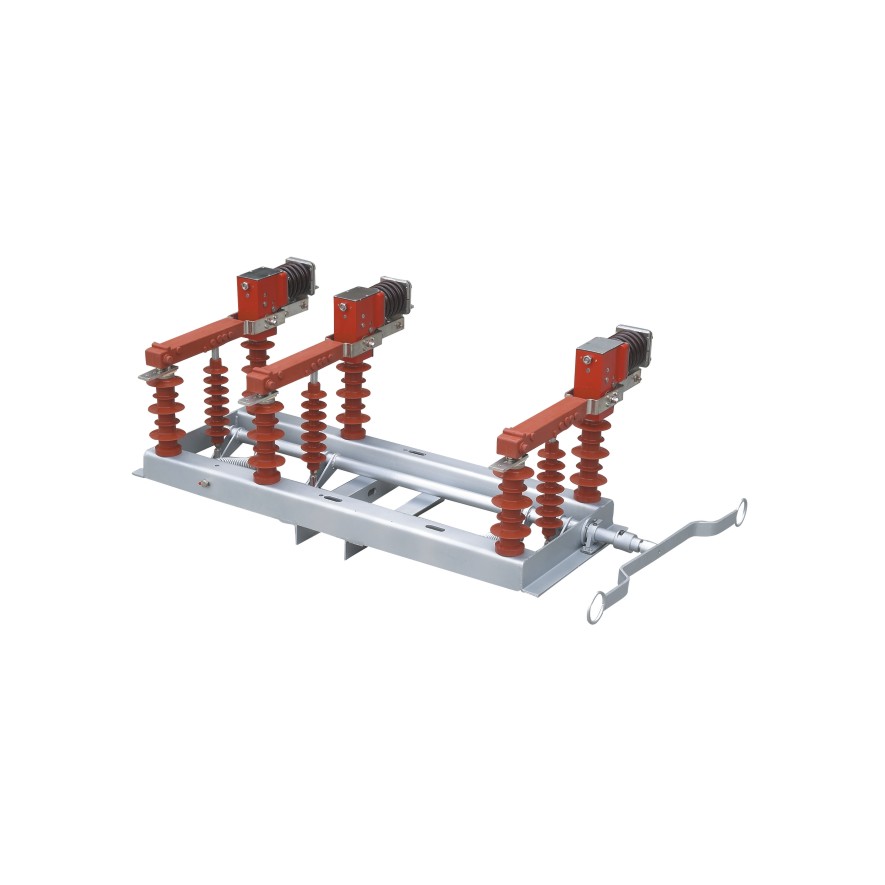

FZW32戶外高壓隔離真空負荷開關主要為城網農網建設的改造而設計,適用額定電壓12kV,三相交流50Hz的供電網絡中,該產品底架采用不銹鋼材料 或熱鍍鋅外加防紫外線保護涂料的碳鋼,確保了機體在戶外環境下的正常運行,零部件采用不銹鋼材料,確保了負荷開關的耐用性,穩定性和防水、防鹽霧 等性能。
技術參數
FZW32技術參數  |
  |
  |
  |
  |
  | |
額定電壓  |
  | kV  | 12  |
  | 40.5  | |
額定頻率  |
  | Hz  | 50  |
  | 50  | |
額定電流  |
  | A  | 630  |
  | 1250  | |
額定有功負載開斷電流  | A  | 630  |
  | 1250  | ||
額定閉環開斷電流  | A  | 630  |
  | 1250  | ||
5%額定有功負載開斷電流  | A  | 31.5  |
  | 62.5  | ||
額定電纜充電開斷電流  | A  | 10  |
  | 25  | ||
額定空載變壓器開斷容量  | kVA  | 1600  |
  | 1600  | ||
額定開斷電容器組電流  | A  | 100  |
  | 100  | ||
1min 工頻耐受電壓:真空斷口、相間、相對地/隔離斷口  | kV  | 42/48  |
  | 68/95/110  | ||
雷電沖擊耐受電壓:相間、相對地/隔離斷口  | kV  | 75/85  |
  | 185/215  | ||
額定短時耐受電流(熱穩定) R  | kA  | 20  |
  | 25  | ||
額定短路持續時間  | S  | 4  |
  | 4  | ||
額定峰值耐受電流(動穩定)  | kA  | 50  |
  | 63  | ||
額定短路關合電流  | kA  | 50  |
  | 63  | ||
機械壽命  |
  | 次  | 10000  |
  | 10000  | |
真空滅弧觸頭允許磨損厚度  | mm  | 0.5  |
  | 0.6  | ||
手動操作力矩  |
  | N.m  | ≤200  |
  | ≤300  | |
  |
  | 觸頭開距  | mm  |
  | 5±1  | |
  |
  | 平均分閘速度  | m/s  |
  | 1.1±0.2  | |
負荷開關真空滅弧室裝配調整  |
  |
  |
  |
  |
  |
  |
  |
  | 三相分閘不同期  | ms  |
  | ≤5  | |
  |
  | 三相合閘不同期  | ms  |
  | ≤2  | |
  |
  | 帶電體之間及相對地距離  | mm  |
  | >200  | |
  |
  | 輔助回路電阻  | μΩ  |
  | ≤300  | |

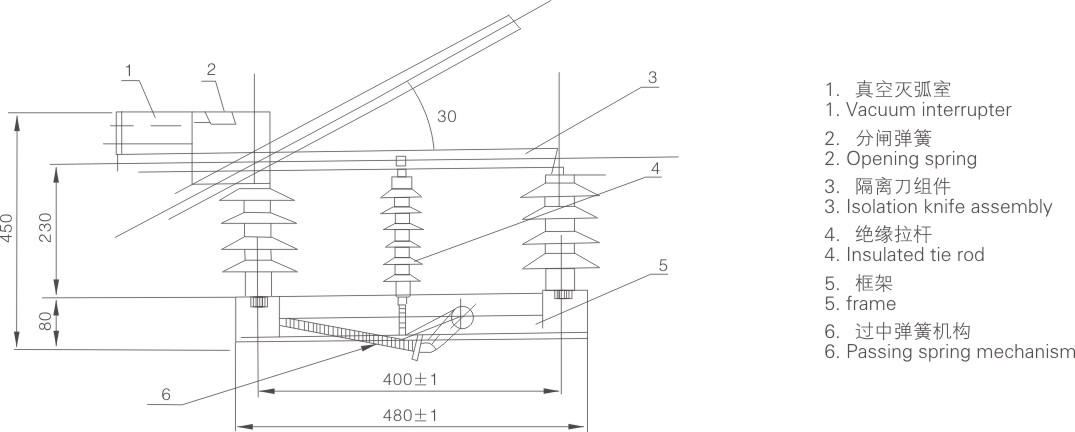

FZW32-12外形尺寸圖
