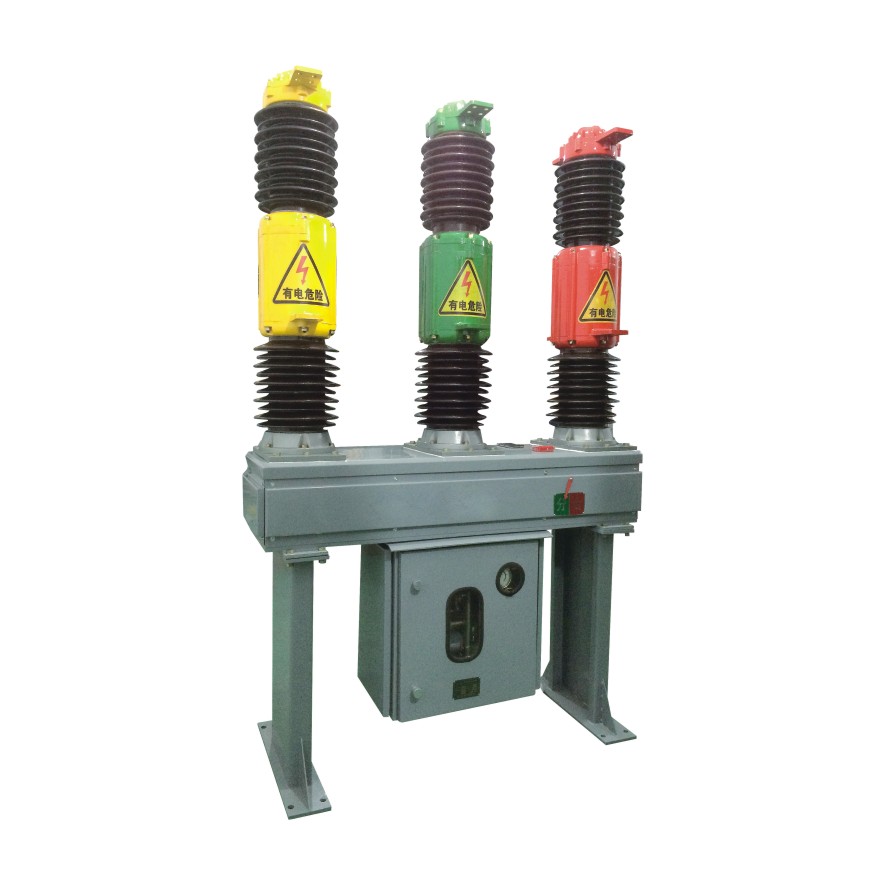

LW38-40.5戶外交流高壓六氟化硫斷路器(以下簡稱“斷路器"),為三相交流50Hz、額定電壓40.5kV的戶外高壓配電開關設備。可用來分、合額定電流和 故障電流,投、切電容組、轉換線路,尤其適合頻繁操作,也可作為聯絡斷路器使用。 斷路器以SF6氣體為滅弧和絕緣介質,戶外安裝,采用高架型瓷柱式結構。 斷路器符合GB 1984-2014《高壓交流斷路器》、DL/T 402-2016《高壓交流斷路器》和JB/T 9694-2008《高壓交流六氟化硫斷路器》等技術標準。
9、耐受地震能力:水平加速度0.3g,垂直加速度0.2g。
技術參數
LW38-40.5技術參數  |
  |
  |
  | |
額定頻率  |
  | Hz  | 50  | |
額定電壓  |
  | kV  | 40.5  | |
額定電流  |
  | A  | 1250、1600、2000  | |
額定短路開斷電流  | kA  | 31.5  | ||
額定短路關合電流  | kA  | 80  | ||
額定短時耐受電流  | kA  | 31.5  | ||
額定峰值耐受電流  |
  | kA  | 80  | |
額定失步開斷電流  | kA  | 10  | ||
額定短路持續時間  |
  | S  | 4  | |
額定短路開斷電流開斷次數  | 次 Times  | 1 0  | ||
  |
  | 相間、對地(干試)  | kV/min  | 95/1  |
額定短時工頻耐受電壓  |
  |
  |
  |
  |
  |
  | 斷口(干試)  | kV/min  | 118/1  |
  |
  | 相間、對地(濕試)  | kV/min  | 80/1  |
  |
  | 輔助回路對地  | kV/min  | 2/1  |
額定雷電沖擊耐受電壓  |
  | 相間、對地  | kV  | 185  |
  |
  | 斷口  | kV  | 215  |
額定操作電壓及輔助回路額定電壓  | V  | AC220、DC220  | ||
主回路電阻  |
  | 額定電流1600A及以下  | μΩ  | ≤90  |
  |
  | 額定電流大于1600A  | ms  | ≤40  |
合閘時間  |
  | 交流電壓下  | ms  | ≤100  |
  |
  | 直流電壓下  | ms  | 55~100  |
分閘時間  |
  | 交流電壓下  | ms  | ≤60  |
  |
  | 直流電壓下  | ms  | 30~65  |
  |
  |
  | 續上表  |
LW38-40.5技術參數  |
  |
  |
  |
合-分時間  |
  | ms  | ≥120(運行狀態) ≥120 (Operating state)  |
分-合時間  |
  | ms  | ≤50  |
全開斷時間  |
  | ms  | ≤78  |
額定操作順序  |
  | ms  | O-0.3S-CO-180s-CO  |
動觸頭行程  |
  | mm  | 96±2.5  |
觸頭開距  |
  | mm  | 60±1.5  |
合閘緩沖行程  |
  | mm  | 10±2  |
相間分閘同期性  |
  | ms  | ≤3  |
相間合閘同期性  |
  | ms  | ≤3  |
相間距  |
  | mm  | 725  |
SF6年漏氣率  |
  | %  | ≤0.5  |
SF6氣體水份含量(ppm,20℃時表壓)  | 交接驗收值  | V/V  | ≤150  |
運行值  | V/V  | ≤300  | |
SF6氣體額定壓力(20℃時表壓)  | Mpa  | 0.45  | |
SF6氣體補氣壓力(20℃時表壓)  | Mpa  | 0.42  | |
SF6氣體閉鎖壓力(20℃時表壓)  | Mpa  | 0.4  | |
機械壽命  |
  | 次 Times  | 6000  |
Sf6氣體重量  |
  | kg  | 5  |
重量  | 帶CT  | kg  | 800  |
不帶CT  | kg  | 1000  | |
1、請注明產品名稱、型號;
3、請注明操動機構及輔助(控制)回路額定工作電壓;
4、請注明電流互感器的數量、安裝方式(內置或外置)、變比、準確級次及額定容量;
5、請注明其它特殊要求,如高寒型、安裝支架及輔助接點數量等;
6、請注明訂貨數量及交貨時間。

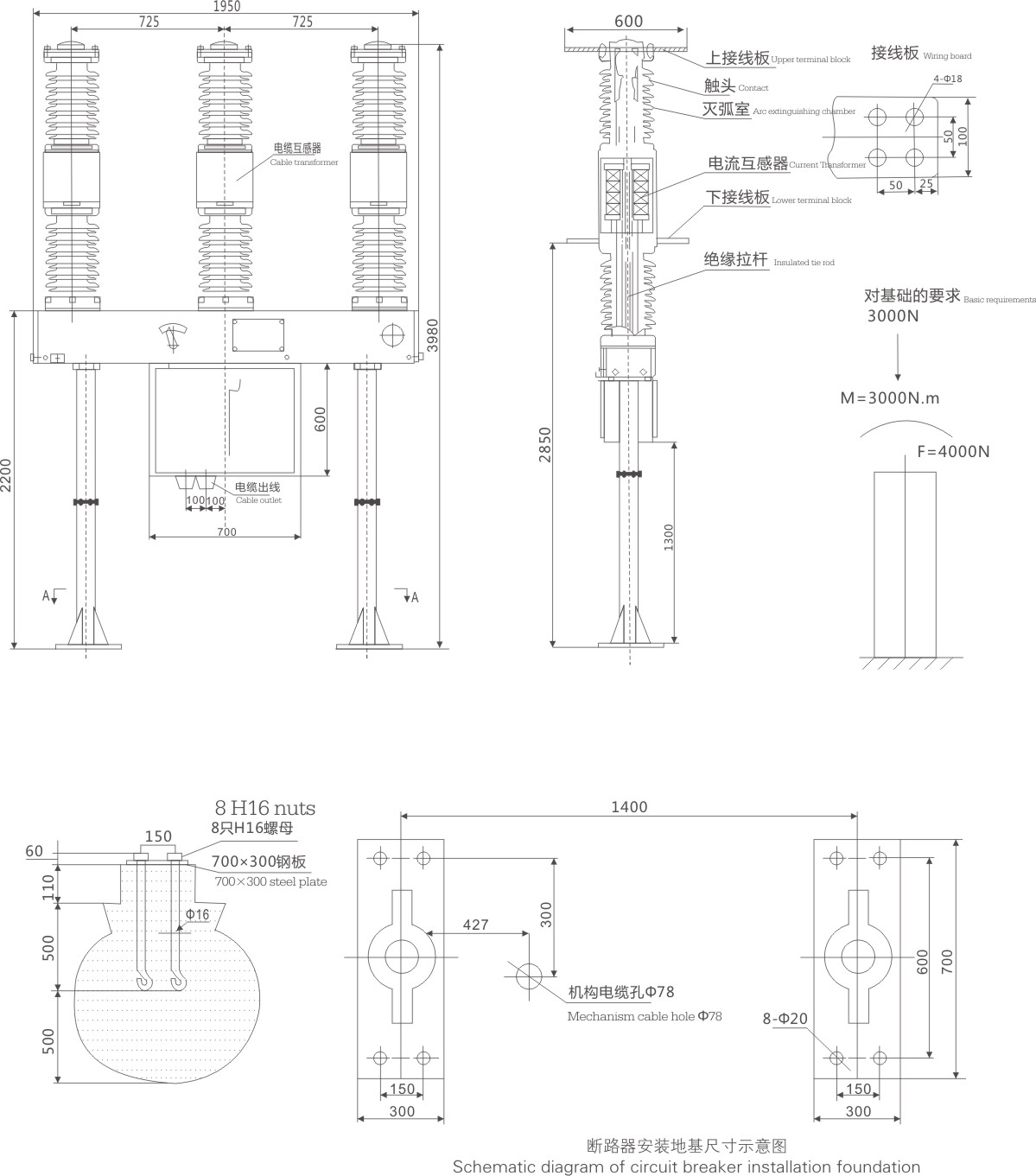

外形尺寸圖
