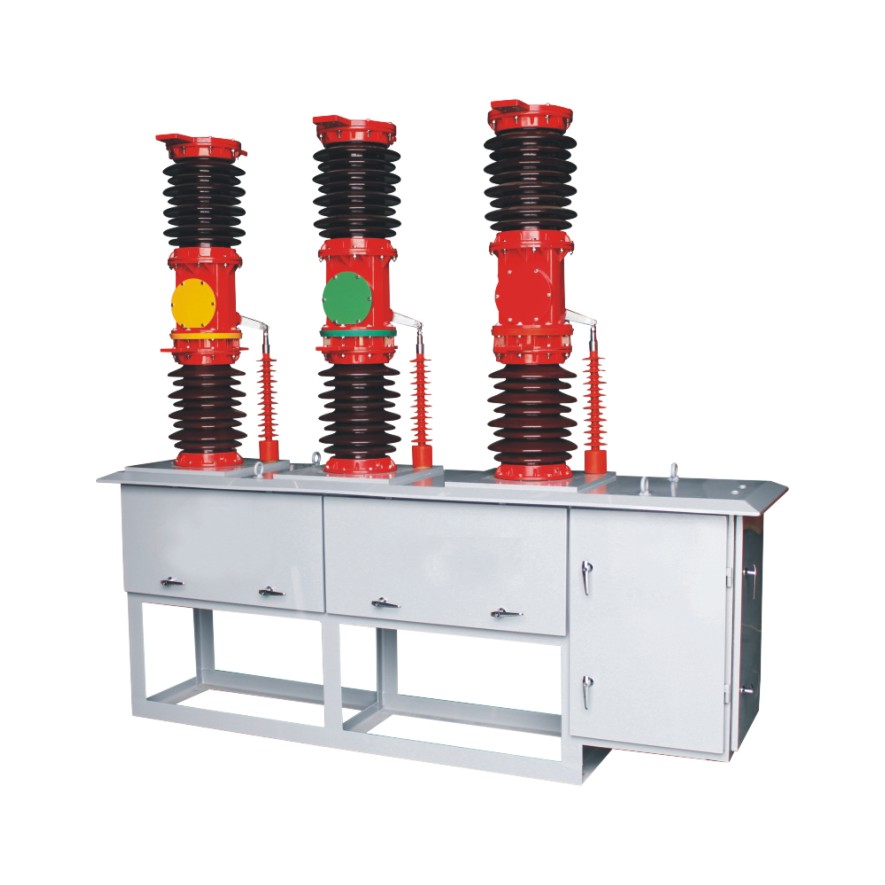

ZW7-40.5型戶外高壓真空斷路器用于交流50Hz 、電壓40.5kV的三相電力系統,作為分斷、關合負荷電流、過載電流及短路電流之用。
技術參數
ZW7-40.5技術參數  |
  |
  |
  | ||||
額定電壓  |
  |
  |
  | 40.5  | |||
額定絕緣水平  |
  | 工頻耐受電壓  | 干式  | kV  | 95  | ||
  |
  | 濕式  |
  | 80  | |||
  | 雷電沖擊耐壓(峰值)  |
  | 185  | ||||
額定電流  |
  |
  | A  | 1250、1600、2000  | |||
額定短路開斷電流  |
  | kA  | 20、25、31.5  | ||||
額定操作順序  |
  |
  | 分-0.3s合 分-180s合分  | ||||
  |
  |
  | Points -0.3s combined -180s combined  | ||||
額定短路電流開斷次數  | 次 Times  | ≥30  | |||||
額定短路關合電流(峰值)  | kA  | 50、63、80  | |||||
額定峰值耐受電流  |
  |
  |
  | ||||
額定短時耐受電流  |
  | kA  | 20、25、31.5  | ||||
額定短斷路持續電流  |
  | S  | 4  | ||||
平均分閘速度  |
  | m/s  | 1.5±0.2  | ||||
平均合閘速度  |
  |
  | 0.7±0.2  | ||||
觸頭合閘彈跳時間  |
  |
  | ≤2  | ||||
三相合(分)閘同期性時差  | S  | ≤2  | |||||
合閘時間  |
  |
  |
  | ≤150  | |||
分閘時間  |
  |
  |
  | ≤60  | |||
機械壽命  |
  |
  | 次 Times  | 10000  | |||
額定操作電壓及輔助回路額定電壓  |
  | V  | DC220、110、24  | ||||
  |
  |
  | AC220、110、24  | ||||
每相回路直流電阻(不含互感器)  | μΩ  | ≤100  | |||||
動靜觸頭允許磨損厚度  | mm  | 3  | |||||
重量  |
  |
  | kg  | 800  | |||

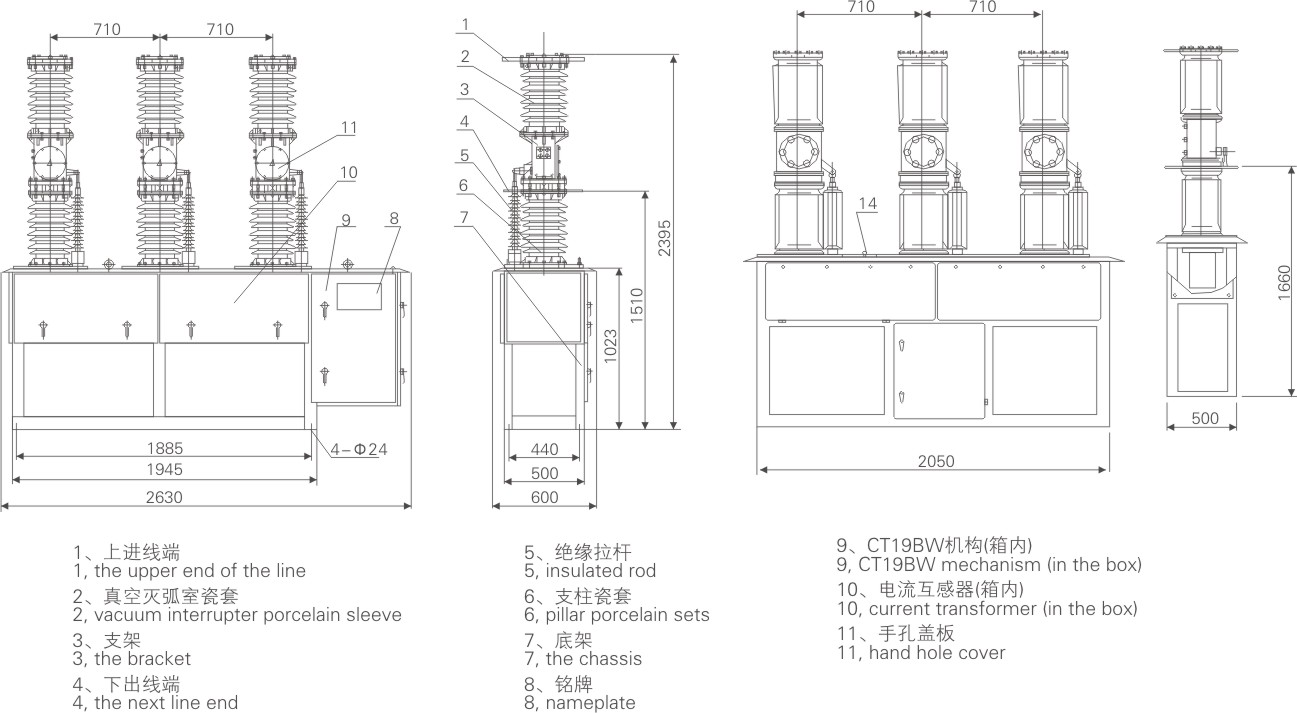

外形尺寸圖
