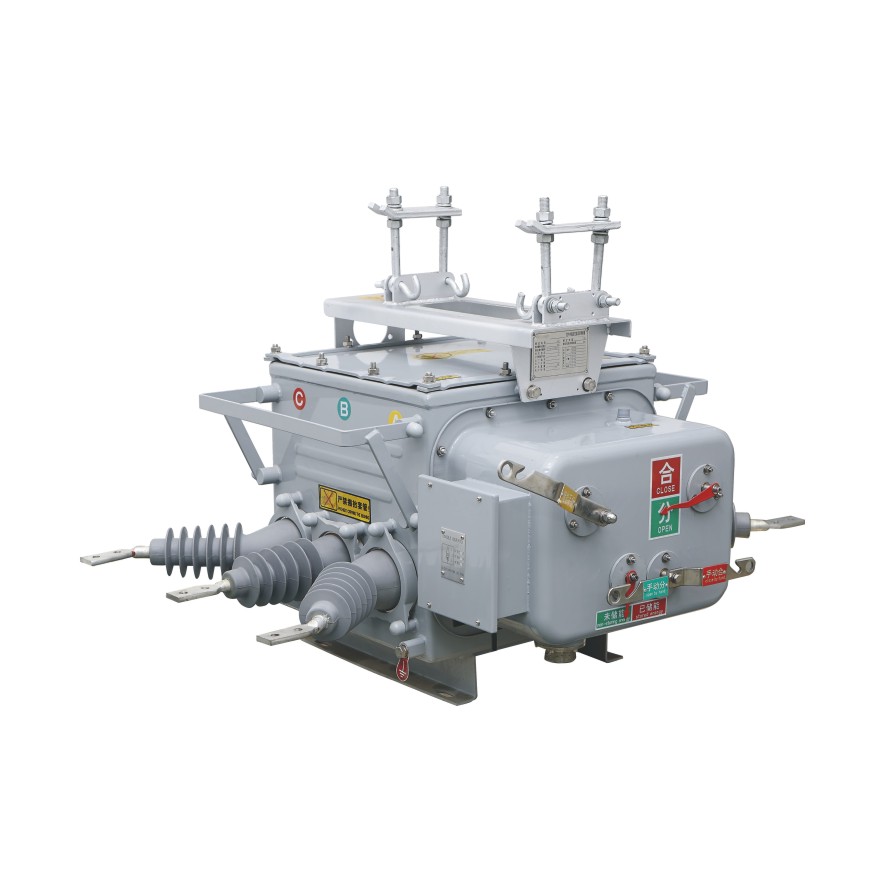

ZW20F-12戶外交流高壓分界真空斷路器

產品概述

ZW20F-12型戶外交流高壓分界真空斷路器為額定電壓12kV、三相交流50Hz的戶外高壓開關設備。主要用于開斷、關合電力系統的負載電流、過載電流及短路電流。適用于變電站、工礦企業及城鄉配電網作保護和控制，特別適用于操作頻繁的場所和城網自動化配電網絡。本產品與控制器配套，能滿足配電自動化系統要求，并能可靠而有效地完成傳統的重合器功能。它采用成熟的箱式密封結構，內部充以SF6氣體，具有良好的密封性能，使之不受外界環境影響，是一種免維護產品。其彈簧操動機構采用直動鏈條主傳動和多級脫扣系統，動作可靠性高，是柱上斷路器的佳品。

產品參數

技術參數

ZW20F-12技術參數
額定電壓	kV	12
額定頻率	Hz	50
額定電流	A	630
額定短路開斷電流	kA	20
額定關合電流峰值	kA	50
額定動穩定電流峰值	kA	50
4s熱穩定電流	kA	20
額定操縱順序		分-0.3s-合分180s-合分 Score-0.3s-Score180s-Score
額定儲能電機電壓	V	AC220
高/最低儲能電機電壓	V	AC242/87
額定合閘操作電壓	V	AC220
最高/最低合閘操作電壓	V	AC264/43
額定分閘操作電壓	V	AC220
最高/最低分閘操作電壓	V	AC264/43
合閘不同期	ms	≤2
分閘不同期	ms	≤2
SF6氣體額定壓力(表壓)	Mpa	0.01
額定短路電流開斷次數	次 Times	≥30
機械壽命	次 Times	10000

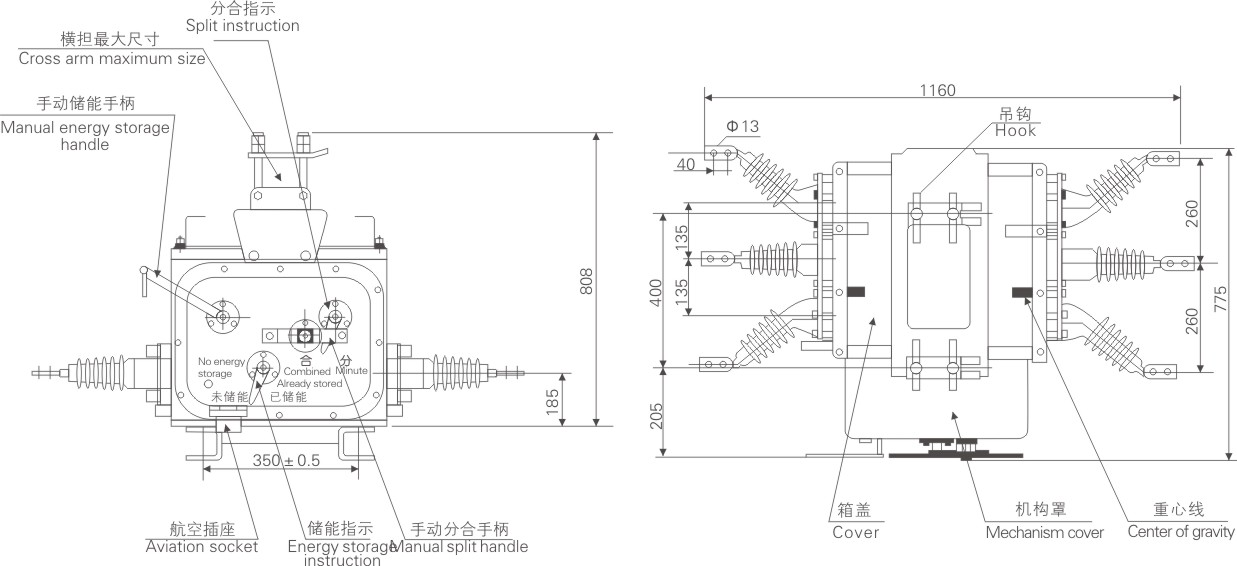

外形尺寸圖
