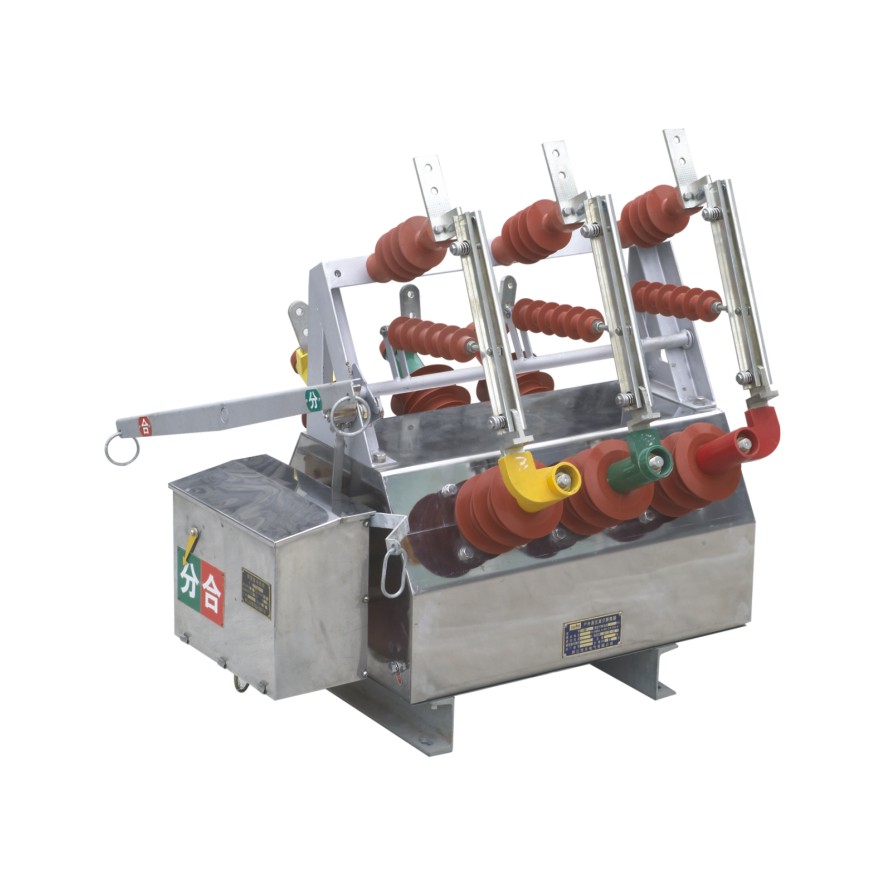

ZW6-12/630-16(20)型戶外真空斷路器適用于12kV及以下,交流50Hz的三相電力系統。主要用于農網和城網作分,合負荷電流、過載電流及短路電流 之用,也可用于其它類似場所,還可作為城市市區12kV級電網的分斷開關。
技術參數
ZW6-12技術參數  |
  |
  |
  | |||
額定電壓  |
  |
  |
  | kV  | 12  | |
  |
  | 工頻耐壓  |
  | 干式 Dry  | kV  | 42  |
額定絕緣水平  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  | 濕式Wet  | kV  | 34  |
  |
  | 雷電沖擊耐壓  |
  | kV  | 75  | |
額定電流  |
  |
  |
  | A  | 630  | |
額定頻率  |
  |
  |
  | Hz  | 50  | |
額定短路開斷電流  |
  |
  | 12.5、16、20  | |||
額定短路關合電流  |
  | kA  | 31.5、40、50  | |||
額定峰值耐受電流  |
  |
  | 31.5、40、50  | |||
額定短時耐受電流  |
  |
  | 12.5、16、20  | |||
  |
  |
  |
  | |||
操作順序  |
  |
  | 分-0.3s-合分180s-合分 Score-0.3s-Score180s-Score  | |||
  |
  |
  |
  | |||
額定電流開斷次數(電壽命)  |
  | 次  | ≥30  | |||
機械壽命  |
  |
  |
  | Times  | 10000  | |
外形尺寸圖
