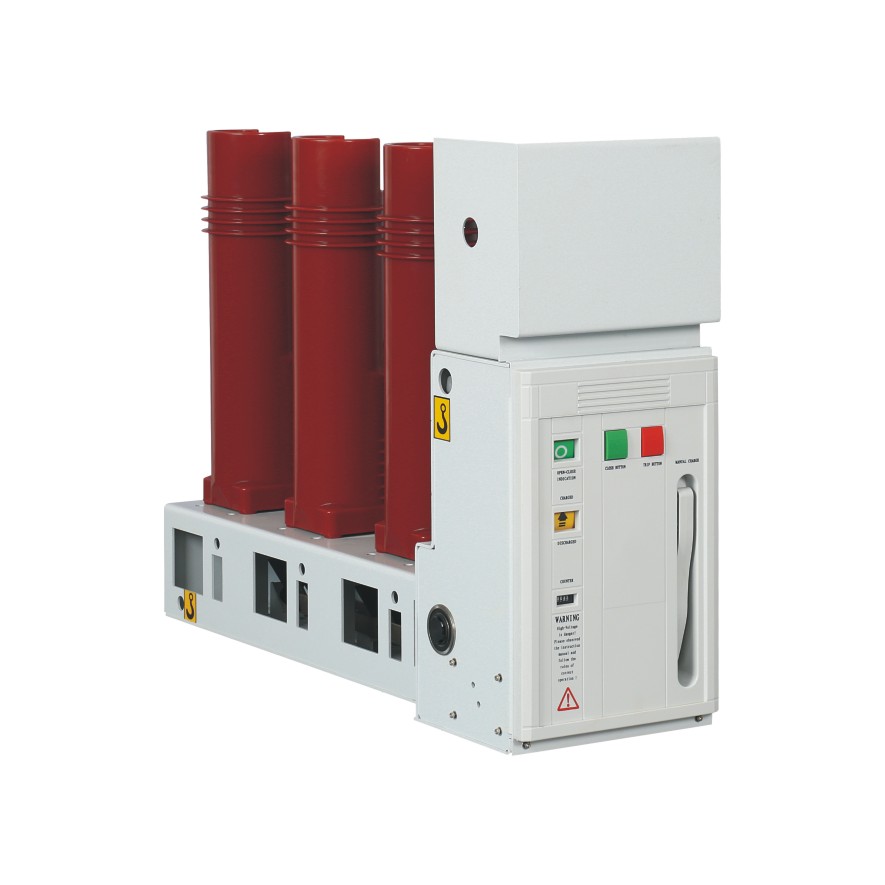

VSG/R型側裝式真空斷路器采用固定安裝,主要用于固定開關柜,該斷路器可單獨使用,更適用于環網供電、箱變或各種非標供電系統。
技術參數
VSG/R技術參數  |
  |
  |
  |
  |
  |
  |
  |
  | |||
額定電壓  |
  | kV  |
  | 12  |
  | 24  |
  | ||||
額定電流  |
  |
  | A  |
  | 630,1250,1600,2500,3150  |
  |
  | ||||
額定頻率  |
  | Hz  |
  | 50  |
  | 50  |
  | ||||
額定絕緣水平  |
  |
  | 1min工頻耐受電壓  | kV  |
  | 42/48  |
  | 65  |
  | ||
  |
  |
  |
  |
  |
  |
  | |||||
  |
  | 雷電沖擊耐受電壓  |
  |
  |
  |
  |
  |
  |
  |
  | |
  |
  |
  | kV  |
  | 75/85  |
  | 125  |
  | |||
額定短路開斷電流  | kA  | 20/25  |
  | 31.5  |
  | 31.5  |
  | ||||
4s額定短路耐受電流  | kA  | 20/25  |
  | 31.5  |
  | 31.5  |
  | ||||
額定峰值耐受電流  | kA  | 50/63  |
  | 80  |
  | 80  |
  | ||||
額定短路關合電流(峰值)  | kA  | 50/63  |
  | 80  |
  | 80  |
  | ||||
自動重合閘操作順序  |
  |
  | 分-0.3s-合分-180s-合分 Score-0.3s-Score-180s-Score  | ||||||||
燃弧時間  |
  | ms  |
  |
  | ≤15  |
  |
  | ||||
額定短路開斷電流  | 次 Times  | 100  |
  | 50  |
  | 100  |
  | ||||
機械壽命  |
  | 次 Times  |
  | 20000  |
  | 20000  |
  | ||||
觸頭開距(根據真空管定)  | mm  |
  | 11±1(9±1)  |
  | 13±1  |
  | |||||
觸頭超行程  | mm  |
  | 3.5±0.5  |
  | 3±1  |
  | |||||
觸頭合閘彈跳時間  | ms  |
  | ≤3  |
  | ≤2  | ||||||
三相合閘不同期性  | ms  |
  | ≤2  |
  | ≤2  | ||||||
分閘速度  |
  | m/s  |
  | 0.9~1.5  |
  | 0.9~1.7  |
  | ||||
合閘速度  |
  | m/s  |
  | 0.5~0.9  |
  | 0.6~1.0  |
  | ||||
分閘時間  |
  | ms  |
  | ≤50  |
  | 20~50  |
  | ||||
合閘時間  |
  | ms  |
  | ≤100  |
  | 35~70  |
  | ||||
主回路電阻  |
  | 額定電流:630A  |
  | μΩ  |
  | ≤50  |
  | ≤45  | |||
  |
  |
  |
  |
  |
  |
  |
  |
  | |||
  | 額定電流:1250A  |
  |
  | ≤40  |
  | ≤35  | |||||
  |
  |
  |
  | ||||||||
相間中心距  | mm  |
  | 210±2  |
  | 210,270,275  | ||||||

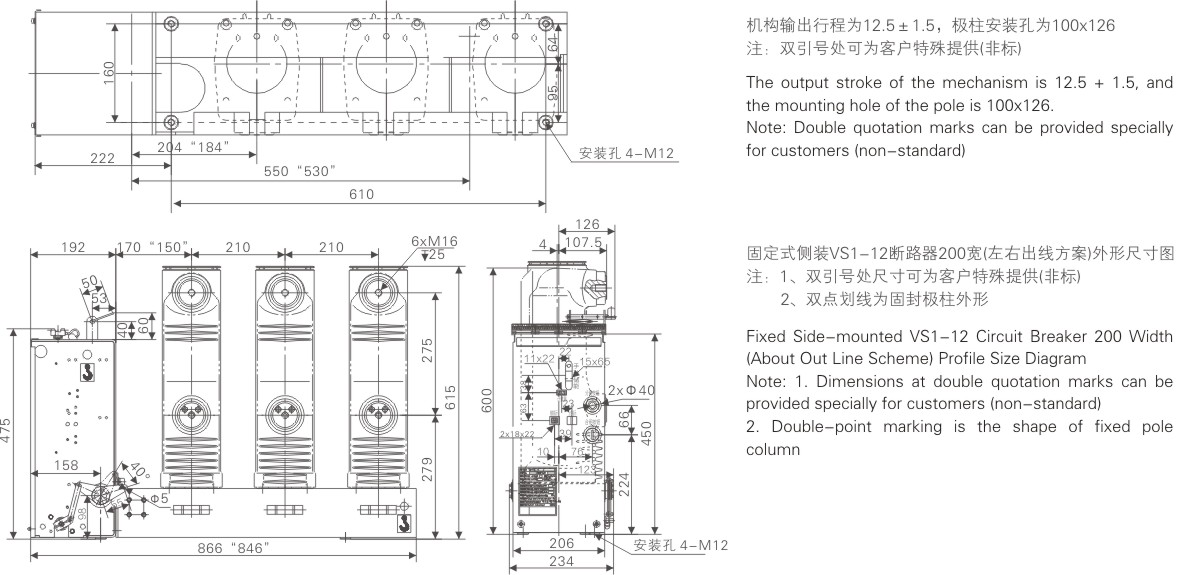

外形尺寸圖
