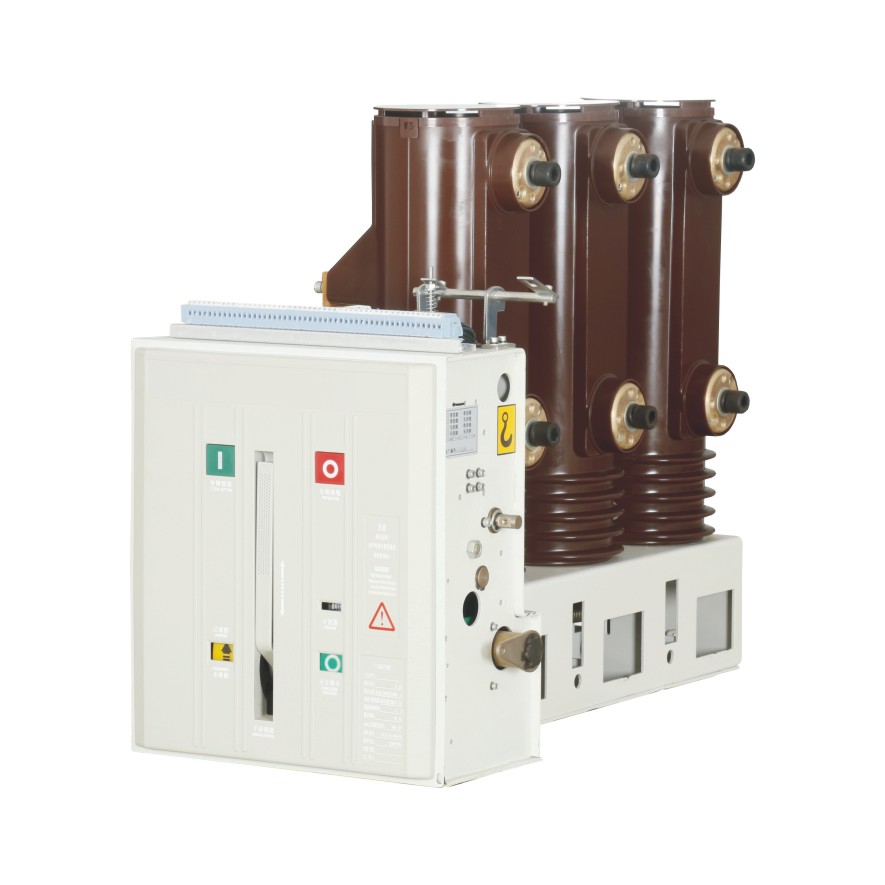

VBI/R-12型側裝式真空斷路器采用固定安裝,主要用于固定開關柜,該斷路器可單獨使用,更適用于環網供電、箱變或各種非標供電系統。
技術參數
VBI/R-12技術參數  |
  |
  |
  |
  | ||
額定電壓  | kV  |
  | 12  |
  | ||
額定頻率  | Hz  |
  | 50  |
  | ||
額定絕  | 1min工頻耐壓(有效值)(相間、相對地、真空斷口)  | kV  |
  |
  |
  | |
  |
  |
  |
  | 42  |
  | |
緣水平  |
  |
  |
  |
  |
  | |
  | 雷電沖擊耐壓(峰值)(相間、相對地、真空斷口)  |
  |
  |
  |
  | |
  | kV  |
  | 75  |
  | ||
額定電流  | A  | 630  | 630  | 1250  | ||
  |
  | 1250  | 1250  | 1600  | ||
額定短路開斷電流  |
  | 20  | 25  | 31.5  | ||
額定短時耐受電流(額定短時熱穩定電流)  |
  | 20  | 25  | 31.5  | ||
額定短路關合電流  | kA  | 50  | 63  | 80  | ||
額定峰值耐受電流(額定動穩定電流)  |
  | 50  | 63  | 80  | ||
異相接地故障開斷電流  |
  | 17.4  | 21.75  | 27.4  | ||
額定短路持續時間(額定熱穩定時間) )  | s  |
  | 4  |
  | ||
額定操作順序  |
  | 分-0.3s-合分-180s-合分分 Score - 0.3s - score - 180s - score  | ||||
額定短路開斷電流開斷次數  | 次 Times  |
  | 30  |
  | ||
額定電纜充電開斷電流  |
  |
  | 25  |
  | ||
額定單個電容器組開斷電流  | A  |
  | 630  |
  | ||
額定背對背電容器組開斷電流  |
  |
  | 400  |
  | ||
機械壽命  | 次 Times  |
  | 10000  |
  | ||
動靜觸頭允許磨損累積厚度  | mm  |
  | 3  | |||

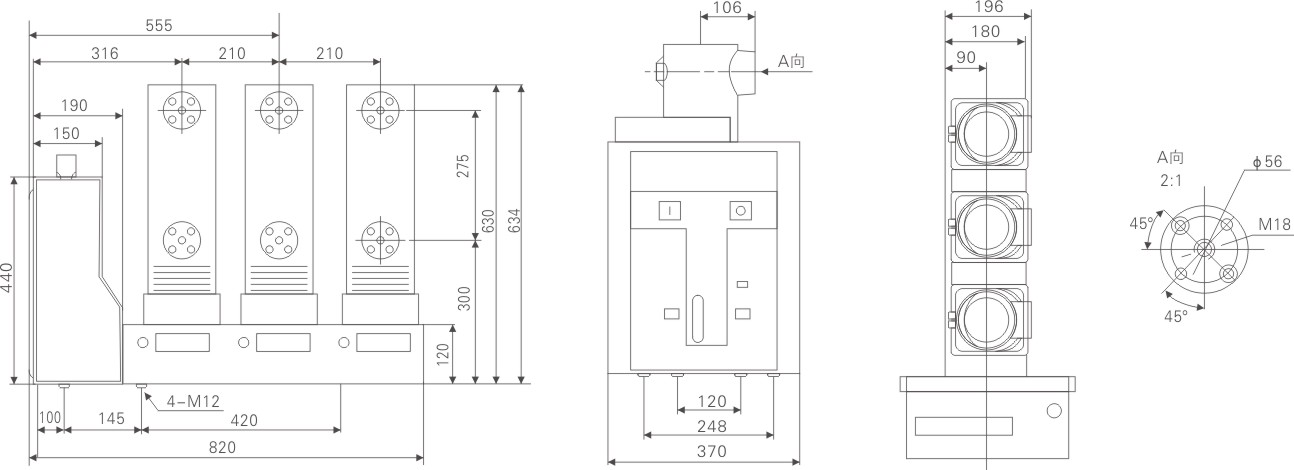

外形尺寸圖
