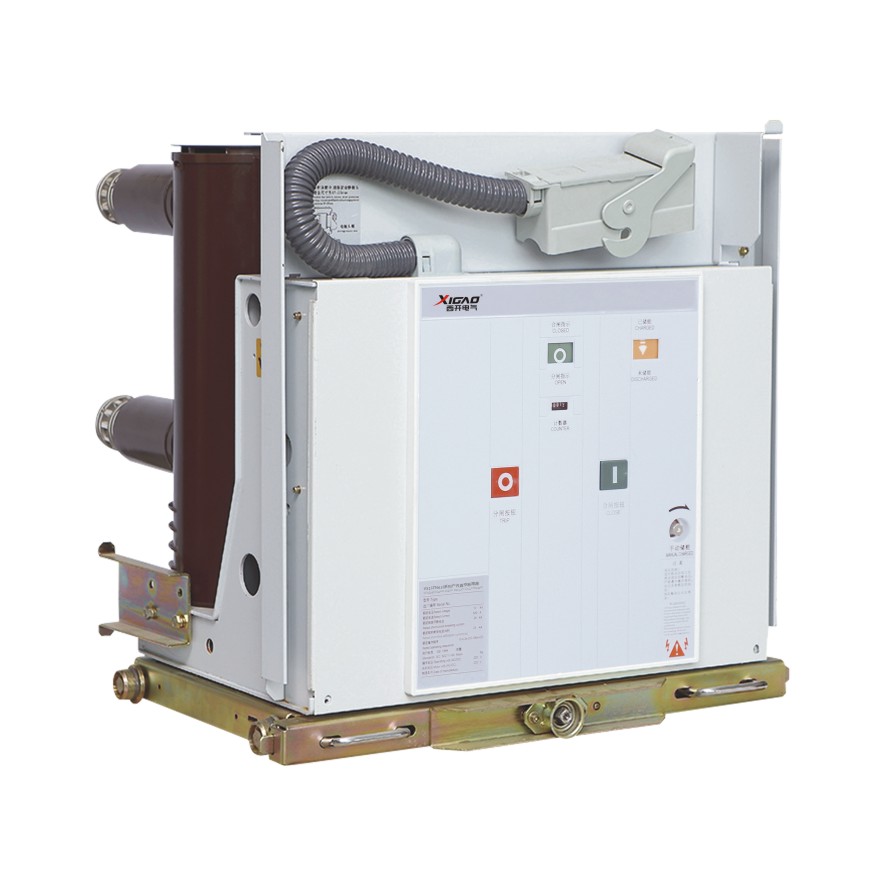

VS1(ZN63-12)型戶內高壓真空斷路器適用于三相交流50Hz, 額定電壓為7.2kV-24kV的電力系統中作投切各種不同性質的負荷及頻繁操作的場合，可供 工礦、企業、發電廠及變電站電氣設備的保護和控制之用。可配用KYN28A-12(GZS1)等中置手車式開關柜，也可配于XGN固定式開關柜。 VS1(ZN63A-12)型戶內高壓真空斷路器符合國家標準GB1984 《交流高壓斷路器》、JB/T3855 《3.6～40.5kV戶內交流高壓真空斷路器》和IEC60056 《高壓交流斷路器》標準。滿足DVr403 《10-35kV戶內高壓真空斷路器訂貨技術條件》。
技術參數
VS1(ZN63)技術參數 |
|
|
|
|
|
|
|
額定電壓 | kV |
| 12 |
|
| 24 | |
額定短路開斷電流4秒 | kA | 20/25 | 31.5 | 40 | 20/25 |
| 31.5 |
|
|
| 630 125 | 1250 1600 |
|
| 1250 1600 |
|
| 630 | 1600 2000 |
| 630 |
|
|
額定電流 | A | 1250 | 2500 3150 | 2000 2500 | 1250 |
| 2000 2500 |
|
|
| 4000 | 3150 4000 |
|
| 3150 4000 |
額定頻率 | Hz |
|
| 50/60 |
|
|
|
額定短時工頻耐受電壓 50Hz 1min | kV |
| 45 |
|
| 65 | |
額定雷電沖擊耐受電壓1.2/50μs | kV |
| 75 |
|
| 125 | |
額定峰值耐受電流 | kA Peak. | 63 | 80 | 100 | 50/63 |
| 80 |
額定短路關合電流 | kA | 63 | 80 | 100 | 50/63 |
| 80 |
操作順序 | times/h |
| 0-0.3s-CO-180s-CO |
|
| ||
機械壽命 | cycles |
|
| 10000 |
|
| |

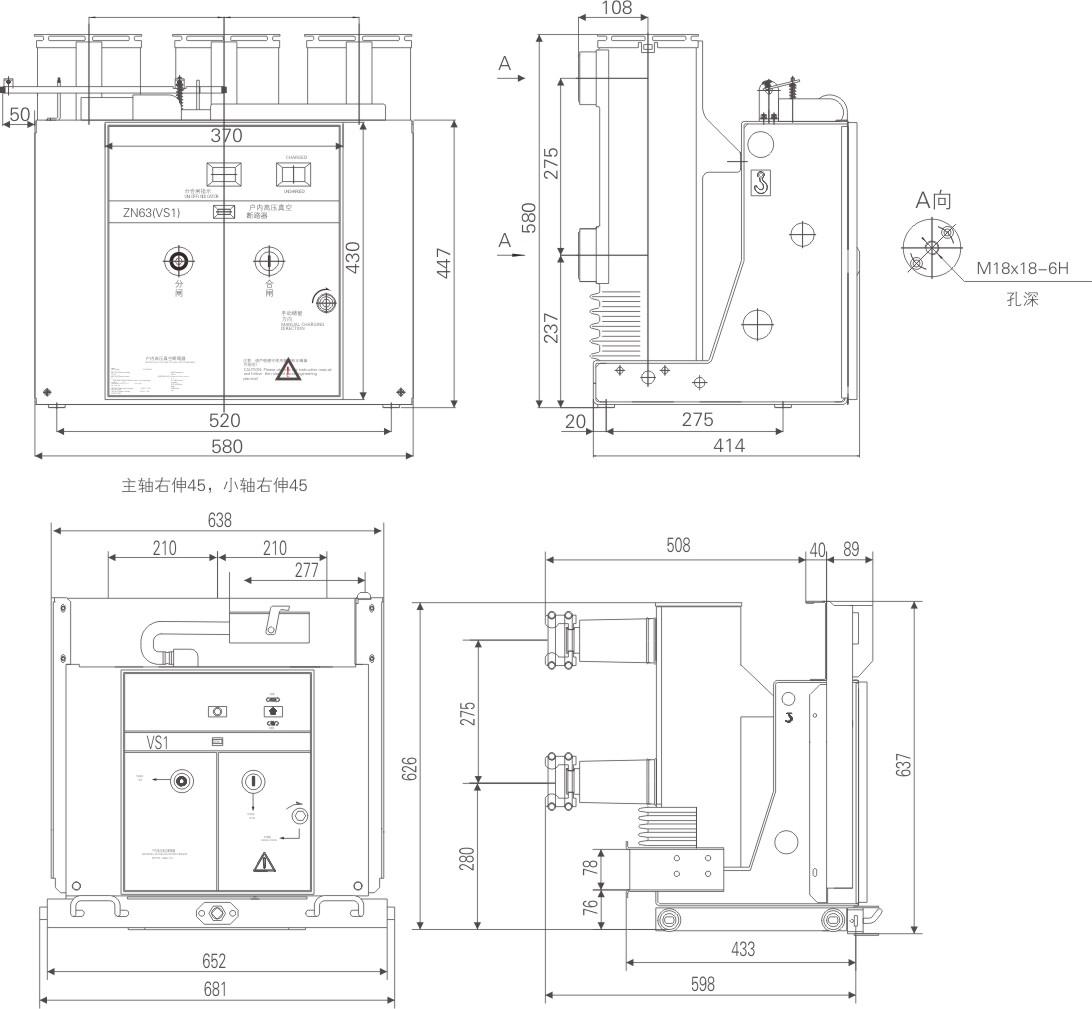

外形尺寸圖
