VZF(R)-12型系列中置固封式真空負荷開關-熔斷器組合電器(以下簡稱真空開關),是根據獨特的設計概念并結合市場需求而研發的一代真空開關設 備,它廣泛應用于戶內鎧裝式空氣絕緣開關柜中。它符合GB3804-2004 GB16926-1997等標準的規定。在正常使用條件下,只要在真空開關的技術參數范圍 內,它就可以保證安全、可靠地運行于相應電壓等級的電網中。
技術參數
VZF(R)-12技術參數  |
  |
  |
  |
  |
  | VZF-12/T630-20  | VZF-12/T125-50  |
額定電壓 Rated voltage  | kV  | 12  | 12  |
工頻耐壓(相間、對地)  | kV  | 42  | 42  |
雷電的沖擊(相間、對地)  | kV  | 75  | 75  |
額定電流  | A  | 630  | 125(熔斷器) Fuse  |
額定短路開斷耐受電流  | KA  | -  | 50(熔斷器) Fuse  |
額定短時耐受電流  | KA  | 20  | -  |
額定峰值耐受電流  | KA  | 50  | -  |
額定短路關合電流  | KA  | 50  | -  |
額定電纜充電開斷電流  | A  | 16  | -  |
額定開斷交流電流  | A  | -  | 3150  |
開斷空載變壓器  | kVA  | 1250  |
  |
電池壽命  | 次  | 10000  |
  |
局部放電量  | PC  | ≤5  |

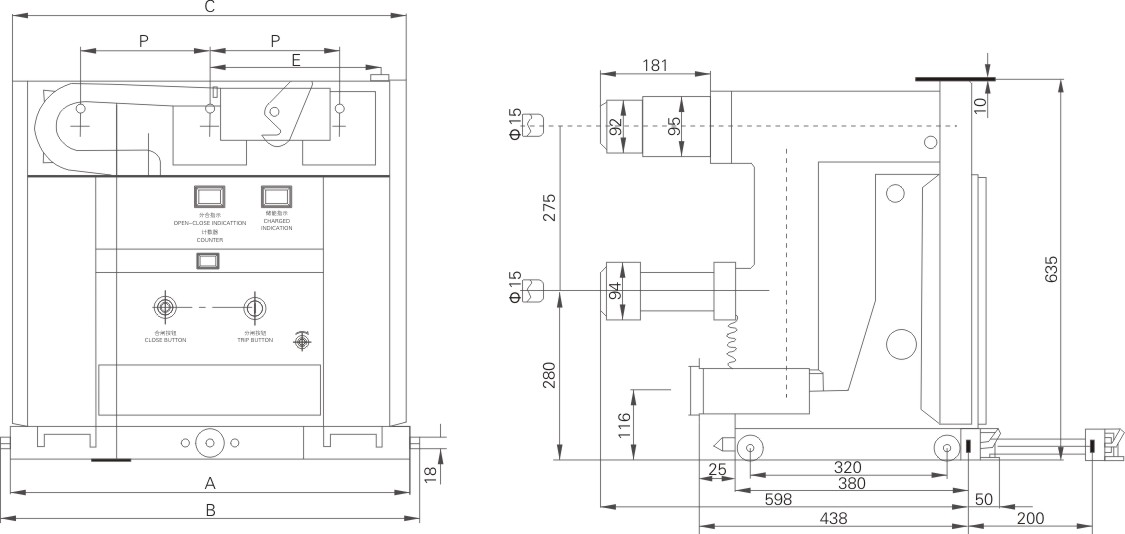

外形尺寸圖
