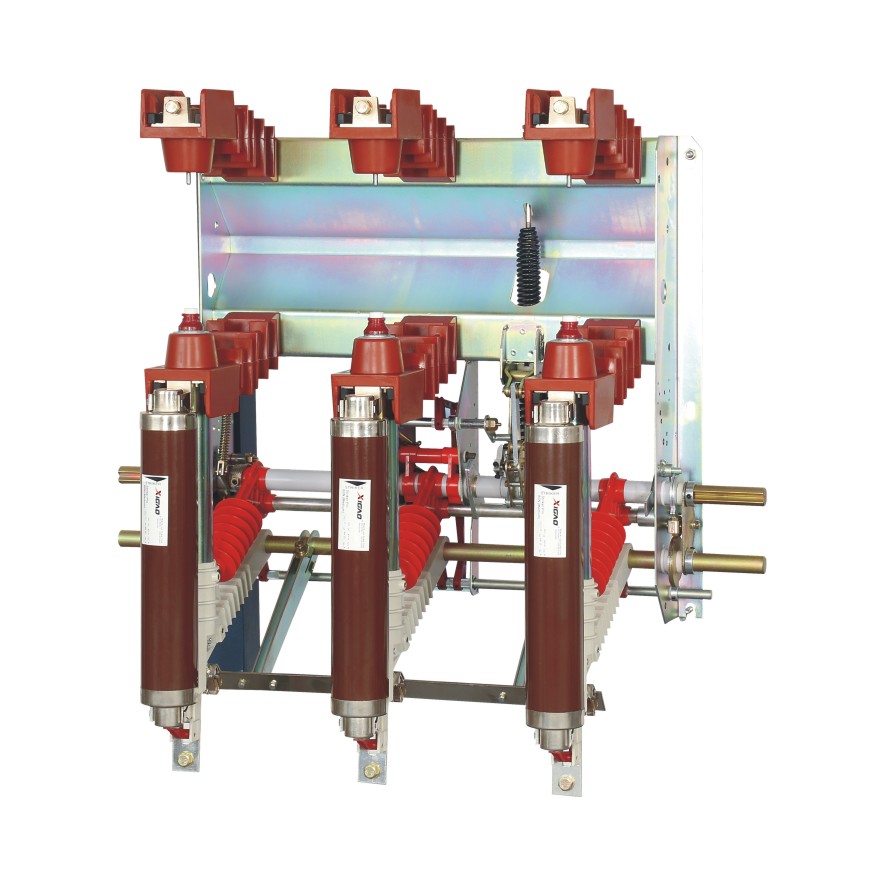

FN12系列高壓負荷開關廣泛應用于高壓輸配電設備,鑒于其擁有良好的分斷性能和可靠的短路電流耐受能力,使其能夠勝任任何電網的要求。當開關與 限流熔斷器組合使用時,可以有效保護1250kVA以內的配電變壓器。 將FN12系列開關安裝在開關柜等設備后,具有以下優點: -開關可通過分合閘完全分隔母排隔間和電纜隔間 -由于動觸頭是垂直運動,可以很直觀的看到負荷開關和接地分合閘狀態。 -由于熔斷器座,接地開關都是一體化安裝在開關上,在將負荷開關安裝在設備上后,無需對熔斷器和接地開關另行調試。
?技術參數
FKN12技術參數  |
  |
  |
額定電壓  | kV  | 12  |
額定電流  | A  | 630  |
額定頻率  | Hz  | 50/60  |
額定短路關合電流  | kA Peak.  | 67  |
額定峰值耐受電流  | kA Peak.  | 82  |
短時耐受電流  | kA eff.  |
  |
1秒  |
  | 31.5  |
2秒  |
  | 25  |
3秒  |
  | 20  |
最大開斷電流(連熔斷器使用時) IEC 62271-105(IEC 420 1990-11)  | A  | 1600  |
最大熔斷器電流(XRNT 熔斷器)  | A  | 125  |
額定短時工頻耐受電壓50Hz 1 min,:  |
  |
  |
- 相間及對地  | kV  | 42  |
- 斷口間  | kV  | 45  |
額定雷電沖擊耐受電壓1.2/50μs  |
  |
  |
- 相間及對地  | kV  | 75  |
- 斷口間  | kV  | 85  |
機械壽命  | cycles  | 2000  |

外形尺寸圖
