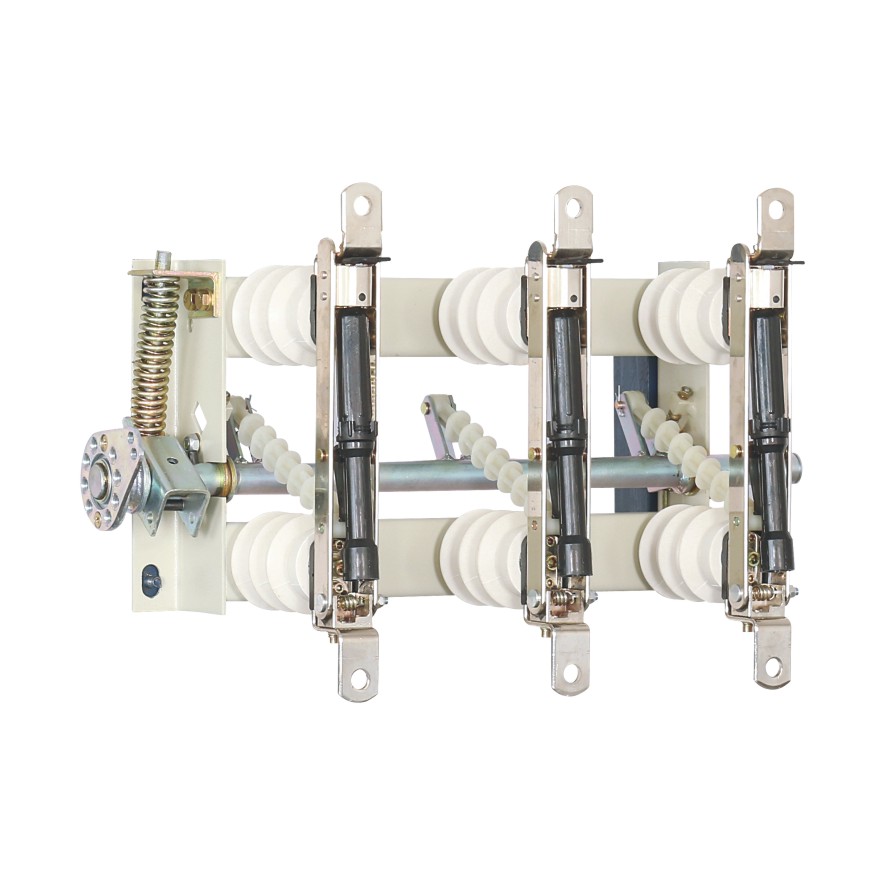

FN5-12(24)型戶內交流高壓負荷開關-熔斷器組合電器是我廠吸收消化國外先進技術,結合我國的供電要求,自行設計研制而成的。該產品經全面型式 實驗和長期的試運行考核、性能達到IEC62271《交流高壓負荷開關-熔斷器組合電器》和GB3804 《3-63kV交流高壓負荷開關》標準要求,與國外同類產品 比較,技術參數已達到同類產品水平,具有體積小、重量輕,可用于環網柜和箱式變電站,廣泛應用于12, 24kV線路的電能分配,并有效地避免了設備的缺相 運行, 可開斷負荷電流、過載電流及短路電流。 本負荷開關配用CS6-1型手動操作機構。 該產品的研制成功填補了國內空白,可實現開關、隔離和接地三工位。
技術參數
FN5-12(24)技術參數  |
  |
  |
  |
額定電壓  | kV  | 12  | 24  |
額定電流  | A  | 630  | 630  |
額定頻率  | Hz  | 50/60  | 50/60  |
額定短路關合電流  | kA Peak.  | 63  | 63  |
額定峰值耐受電流  | kA Peak.  | 63  | 63  |
短時耐受電流  | kA eff.  |
  |
  |
1秒  |
  | 25  | 25  |
3秒  |
  | 14  | 14  |
最大開斷電流(連熔斷器使用時) IEC 62271-105(IEC 420 1990-11)  | A  | 1600  | 900  |
最大熔斷器電流(XRNT 熔斷器)  | A  | 200  | 200  |
額定短時工頻耐受電壓 50Hz 1 min,:  |
  |
  |
  |
- 相間及對地  | kV  | 42  | 55  |
- 斷口間  | kV  | 48  | 70  |
額定雷電沖擊耐受電壓1.2/50μs  |
  |
  |
  |
- 相間及對地  | kV  | 75  | 125  |
- 斷口間  | kV  | 85  | 145  |
機械壽命  | cycles  | 1000  | 2000  |

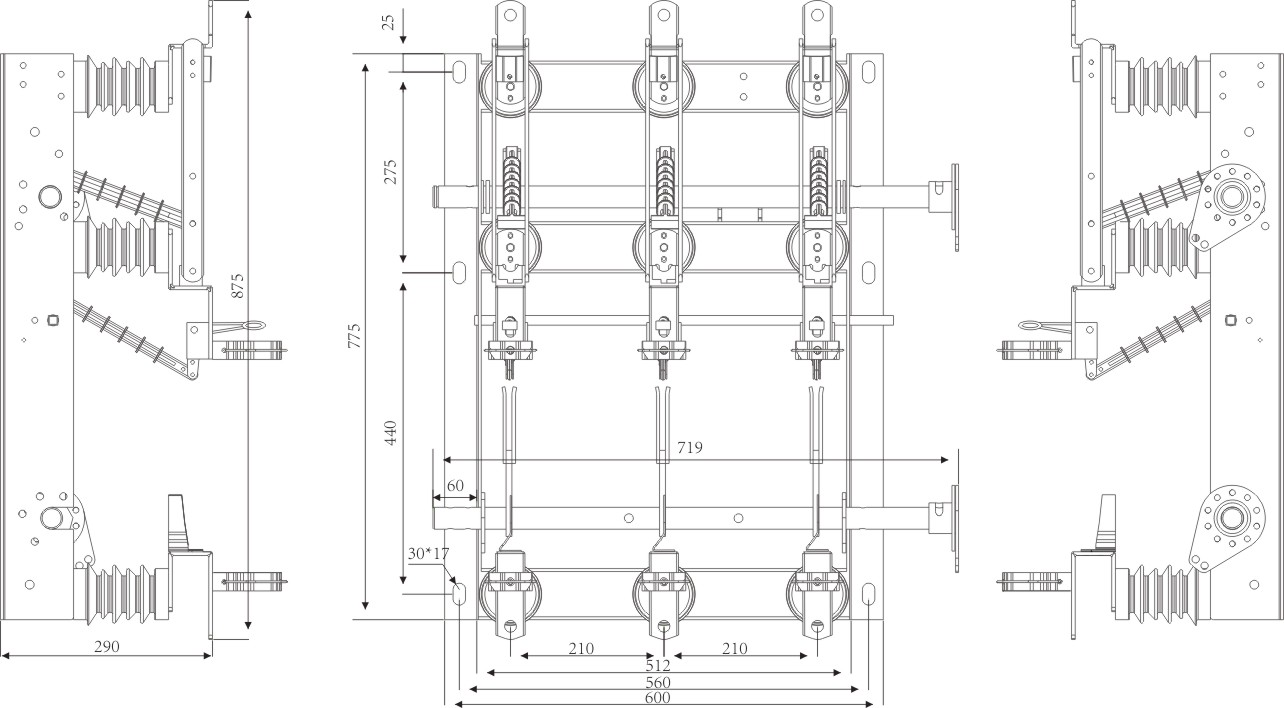

外形尺寸圖
